Система мониторинга урожайности

Система мониторинга (картирование) урожайности — это один из этапов внедрения технологии точного земледелия, который позволяет определить результат работы от внедрения всех остальных этапов, через фиксацию неоднородности урожая в границах каждого поля. С помощью специальных датчиков и контролеров, установленных на комбайнах, а также используя дисплеи для точного земледелия и приёмники GPS, в процессе уборки урожая можно получить пространственно-ориентированные карты урожайности и влажности зерна. Получение подобных карт является неотъемлемой частью технологии точного земледелия и позволяет влиять на урожайность следующих периодов.

Каждое поле имеет различный тип почв, различный состав питательных веществ и различное количество влаги. Для интерпретации этих данных служат карты урожайности, необходимые для анализа зон с высокой и низкой урожайностью на каждом поле. Данные урожайности являются основой точного земледелия и позволяют принимать необходимые взвешенные решения на всех этапах внедрения и использования технологии точного земледелия для будущих сезонов.

Подсистемы мониторинг урожайности:

• Создание карт урожайности и влажности с привязкой к спутниковой системе координат;
• Сбор, анализ, хранение данных урожайности по каждому полю, культуре и годам;
• Обработка данных — выявление зон неоднородности для последующего химического анализа почвы;
• Составление карт дифференцированного посева/посадки и внесения удобрений;
• Снижение количества, вносимого удобрений без потери урожайности.

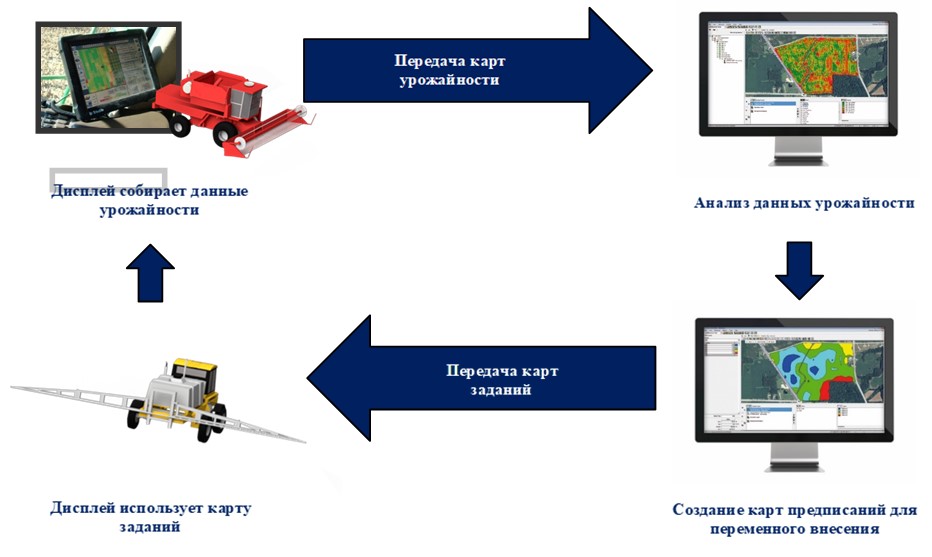

Цикл точного земледелия

Возможности системы мониторинга урожайности Trimble:

• Отслеживание сортов
  • Сравнение сортов для решения по покупке на следующий год
  • Провести независимые полевые испытания

• Отслеживание загрузок
  • Возможность пересчитывать/уточнять калибровку по данным с весовой как в дисплее, так и в Farm Works/Trimble Ag Business Solutions
  • Возможность отслеживать вес для полной загрузки транспорта
• Автоматический учет ширины среза
  • Точный подсчет площади на полях сложной формы
  • Нет необходимости указывать ширину среза вручную при не полном заполнении жатки
• Отслеживание влажности
  • Определите, нуждается ли зерно в дополнительной сушке перед хранением
• Простая установка
  • Возможность использования существующих датчиков на некоторых моделях

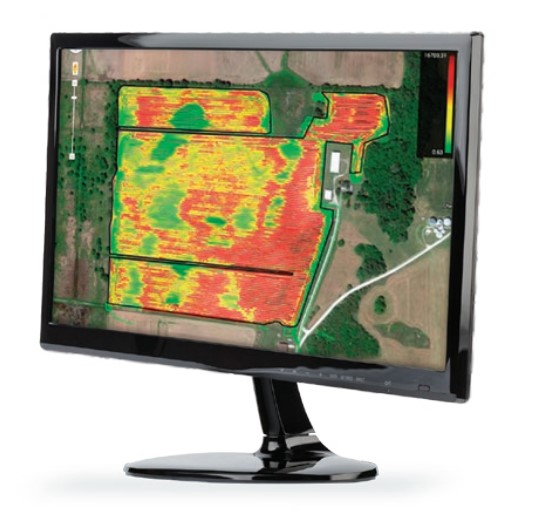

Работа с данными системы мониторинга урожайности в офисе

• Оценка данных
  • Приведение и усреднение данных
  • Идентификация мест с высоким/низким потенциалом использования
  • Определение лучших сортов
  • Сравнение затрат/прибыли на гектар
• Применение результатов
  • Создание карт предписаний
  • Бюджетирование расходов на семена и химию
  • Создание карт: топографических, почв и т.д.

Принцип работы системы мониторинга урожайности

• GPS/ГЛОНАСС Приемник
  • Выдает позицию комбайна

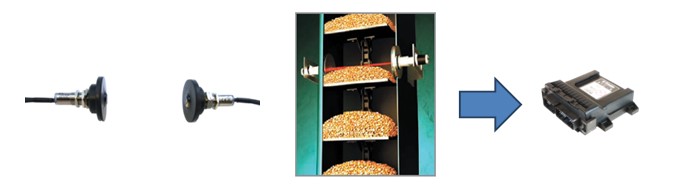

• Датчик объема
  • Подсчитывает проходящее количество зерна
    • Использует инфракрасный луч для определения объема зерна на транспортере
    • Посылает информацию к контроллеру (модулю урожайности)

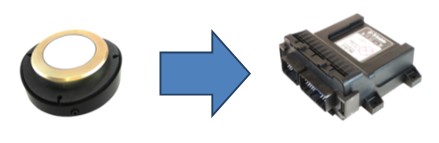

• Датчик влажности
  • Определяет влажность культуры
    • Определяет процент влажности в зерне
    • Установлен внизу транспортера
    • Посылает информацию к контроллеру (модулю урожайности)


• Датчик положения жатки
  • Определяет положение жатки
    • Используется для картирования – дает информацию дисплею о положении жатки
    • Использует потенциометр для определения высоты поднятия
    • Посылает информацию к контроллеру (модулю урожайности)

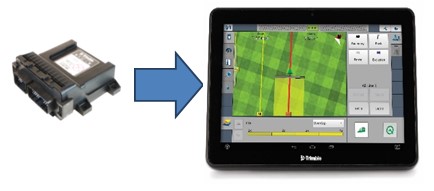

• Дисплей и контроллер
  • собирают информацию для подсчёта и составления карты урожайности в реальном режиме времени
    • Обеспечивает связь между дисплеем и сенсорами
